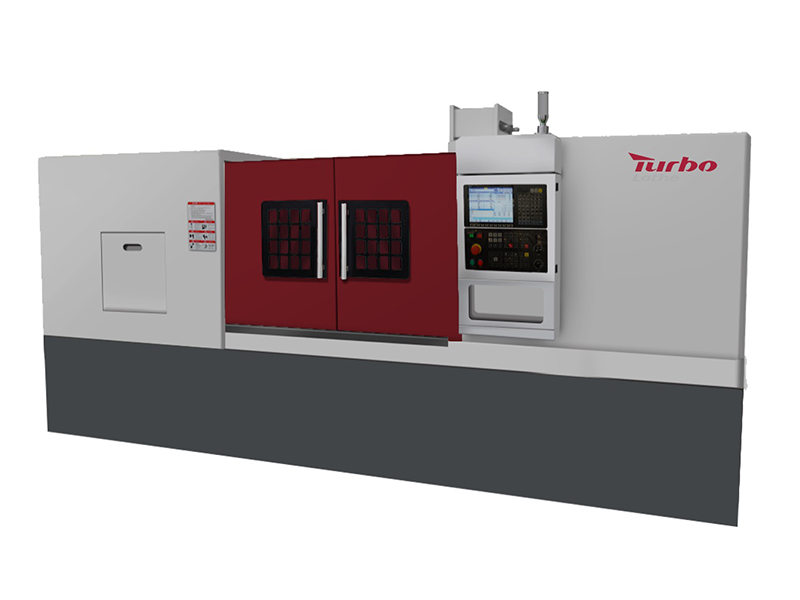

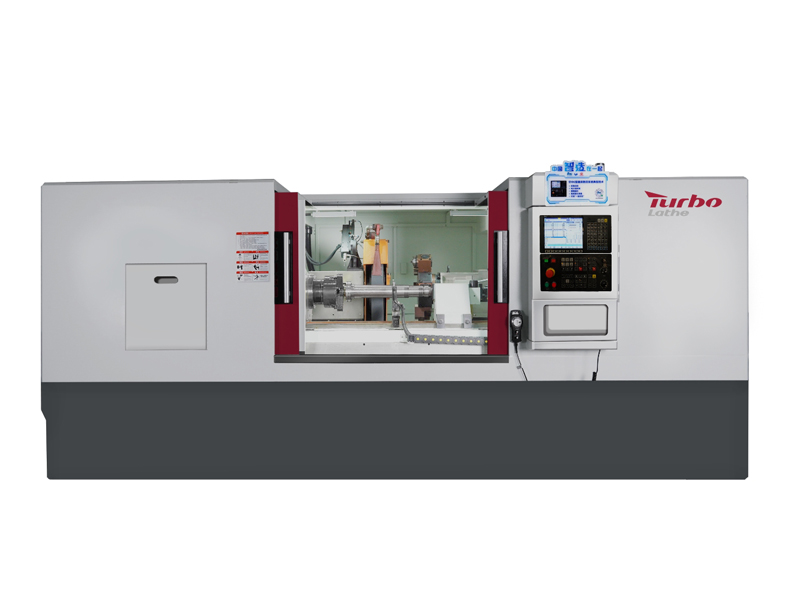

CM300 الشحنة والطحن وتحويل أداة الآلة

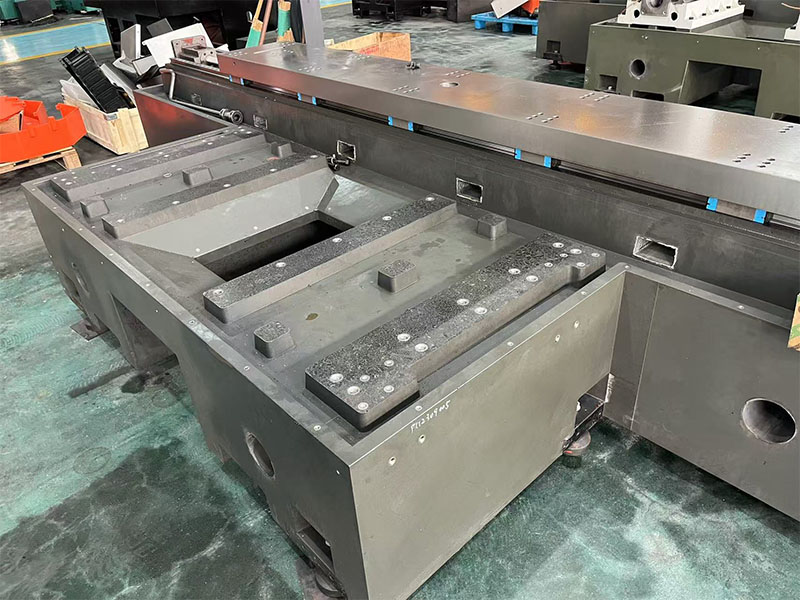

قاعدة الأداة الآلية مصنوعة من الجرانيت الاصطناعي. يضمن امتصاص الصدمات الممتاز جودة سطح ممتازة من شغل عمل طحن ويمتد عمر خدمة عجلة الطحن ، وبالتالي تقليل وقت التوقف عن عدم المعالجة. يتبنى اتجاه X للأداة الآلية التحكم في الحلقة المغلقة للمحرك الخطي وحاكم صريف. تتمتع طريقة التحكم هذه بدقة عالية في وضعها ، مع تجنب مشاكل التآكل الناجمة عن طرق القيادة التقليدية ، مما يساعد العملاء على التحكم في الأبعاد بسهولة أكبر. تستخدم مغزل المغزل وعجلة الطحن المغزل الديناميكي والثابتة الكهروضوئية ، والتي لها كفاءة عالية وسرعة استجابة سريعة ، وتقلل من روابط الإرسال ، ويمكن أن تحقق تحولًا عالي السرعة وطحنه. لديها خصائص ملحوظة من السرعة العالية ، والصلابة القوية ، والدقة العالية ، والتشوه الحراري الصغير ، والتشغيل السلس وانخفاض الضوضاء. تتبنى أداة الآلة تصريف الحواجب الخلفي ، والتي تحتوي على مساحة تفريغ كبيرة للرقاقة وقناة تصريف رقاقة ناعمة ، والتي يمكن أن تلبي احتياجات تصريف الحواجب الحديد الكبير. اعتمادًا على احتياجاتك ، يمكنك الاختيار بين تجويف الحواجب اليدوي أو التلقائي.
1. يستخدم محور حركة المحور XZ محركًا مؤازرًا لدفع زوج المسمار الدقيق للكرة مباشرة ، ويتم دعم المسمار التلامس الزاوي بواسطة محمل دقيق. يحسن الهيكل المقطّر مسبقًا صلابة ومقاومة التشوه الحراري للمسمار ، ويحسن دقة التغذية بشكل كبير.
2. يتم تشغيل كل من محاور X و Z بواسطة قضبان دليل المتداول لضمان انتقال سلس ودقة انتقال دقيقة.
3. تم تجهيز أداة الآلة بنظام GSK/HNC ، والذي يحتوي على وظائف كاملة ، وتشغيل سهلة ، ودقة مستقرة وتشغيل موثوق.

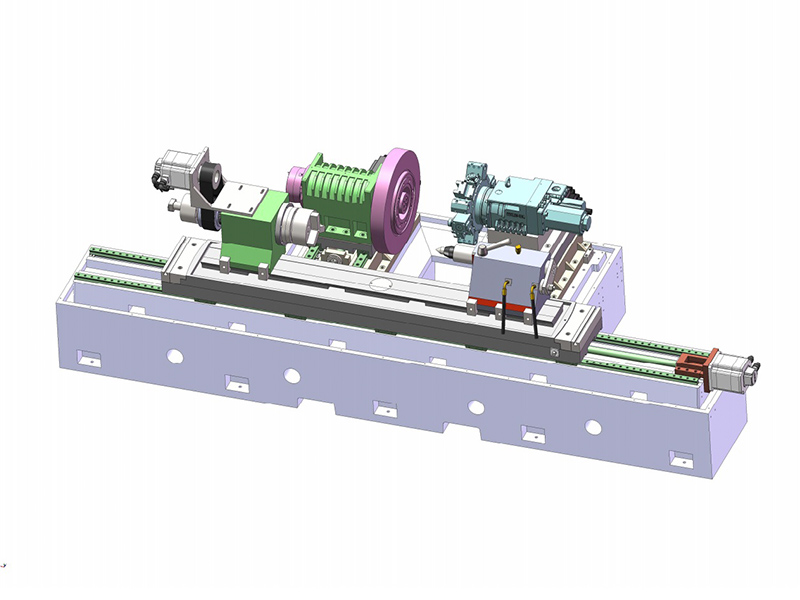

4. التصميم المعياري لصندوق السرير الخاص بـ Machine Tool ، بعد تحليل العناصر المحدودة ، له بنية متقدمة ومعقولة وعلاقة قوية.

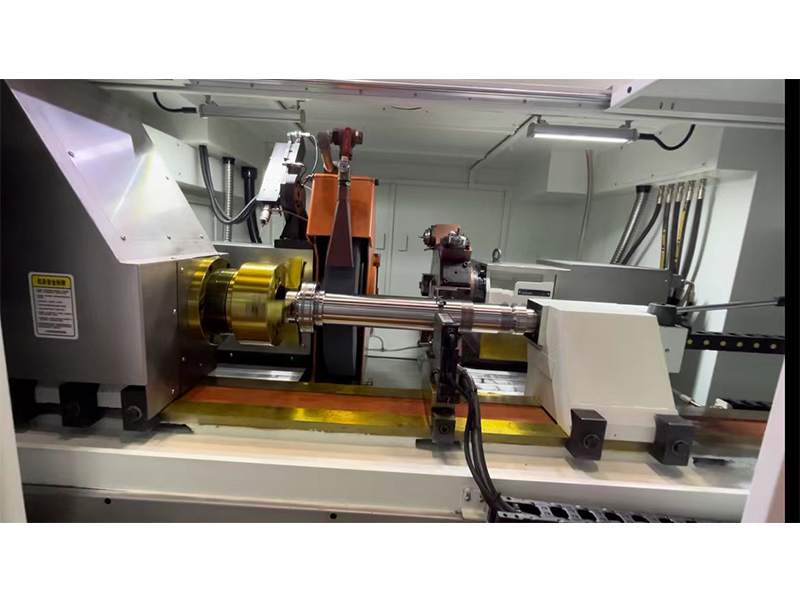

5- تعتمد مغزل عجلة الطحن الرئيسي مغزل كهربائي ، والذي يتمتع بكفاءة عالية وسرعة استجابة سريعة. إنه يقلل من روابط الإرسال ويمكن أن يحقق دوران عالي السرعة وطحنه. لديها خصائص ملحوظة من السرعة العالية ، والصلابة القوية ، والدقة العالية ، والتشوه الحراري الصغير ، والتشغيل السلس وانخفاض الضوضاء.
العلامة التجارية لنظام التحكم في CNC
GSK988TA هو المعيار
خياري:
HNC-808D-10G
Syntec 22ta
Fanuc 0i-tf plus
Siemens 828d
ميتسوبيشي
طلب
● الأجزاء الدقيقة
● الأجزاء الميكانيكية
● قطع غيار الأجهزة
● الأدوات اليدوية
● الأجزاء الطبية
● الساعة ومشاهدة الأجزاء
● الأجزاء البصرية
● أجزاء السيارات
● أجزاء الحمام
● ملحق الدراجة
تغذية الأجزاء التلقائية
اعتماد محرك النظام الهيدروليكي ، قوة التغذية كبيرة ، مناسبة لتغذية أكبر قطرها وتغذية المواد الشريطية. لديها مزايا الاستقرار الجيد والموثوقية العالية.
● تحسين كفاءة الإنتاج
● تقليل تكلفة الإنتاج
● تحسين سلامة الإنتاج
شريط الماسك
يستخدم الهواء المضغوط كمصدر للطاقة لتحقيق وظيفة الربط.
● يدرك الآلات المستمرة
● معالجة وتخزين قطعة العمل مريحة
الجمالون التحميل التلقائي
وضع الإمساك: الإمساك ، المناولة ، الرفع ، الدوران
مناسبة ل: تجهيزات الأجهزة ، والأجزاء البلاستيكية ، والأجزاء الإلكترونية 3C ، وأجزاء السيارات ، والأجزاء الإلكترونية والكهربائية ، والأثاث وأجزاء الأجهزة المنزلية.
روبوت
دقة عالية ومعدل فوز مرتفع: مع تكرار ± 0.02 مم ومعدل فوز أقصى قدره 4 م/ث ، يمكن للروبوت نقل أجزاء بكفاءة ، مما يزيد من الإنتاجية بنسبة 20 ٪ - 40 ٪ في تحميل الأدوات الآلية وتفريغها.
تحميل الروبوت وتفريغه: خط إنتاج ، يمكن لاستثمار واحد تلبية احتياجات إنتاج متعددة السكر.
انخفاض الاستثمار والعائد السريع: يمكن أن يدرك روبوت واحد التحميل والتفريغ المفرد أو متعدد المحطات.
برج
يتبنى فهرسة قرص قاطع الطاقة قرص قاطع المؤازرة.
يمكن أن تقطع في الاتجاهات إلى الأمام والعكس.
تتغير الأداة في اتجاهين قريبة وسرعة سريعة وكفاءة عالية.
دقة وضع عالية ومتكرر عالية تحديد المواقع.
صلابة عالية واستقرار جيد
8 ر برج المؤازرة
12T برج الطاقة
برج الطاقة 12T مع محور y
التثبيت
كوليت
تشاك
الحجم: 6 '， 8 ' ， 10 '， 12 ' ， 15 '
النوع: صلبة/ جوفاء
الفك: 2/3/4JAWS
فهرسة تشاك
