توافر الحالة: | |
---|---|
1. المسبوكات: بينما يتبنى السرير صب الصب كله ، فإن العمود Guideway 90 ° Layout ، مع مقطع عرضي أكبر محمل ، لذلك هناك صلابة جيدة وامتصاص الاهتزا يعالج. بتجنب استخدام التركيبات الخاصة ، يمكنه القضاء على أخطاء الآلات التي تجلبها التثبيت الثانوي ، ولا حاجة لتكرار تحديد المواقع ، وتحسين دقة الآلات ، ويتم تحسين الصلابة. تقصير دورة الإنتاج وتقليل التكلفة.
2. نظام محرك الأقراص الرئيسي: المغزل هو مغزل كهربائي ، والذي يزيل القوة الخارجية لعلاقة الحزام ، يجعل المغزل يعمل بسلاسة أكثر ، ويقلل من الاهتزاز والضوضاء الناتجة عن محرك الحزام ، ويحسن جودة الآلات. يمكن استخدامها من خلال متطلبات الطاقة منخفضة السرعة ومتطلبات التشطيب عالية السرعة ، المزودة بقرص الفرامل والتشفير ، من خلال جهاز المؤازرة للتحكم الدقيق في عملية المغزل ، لإدراك وظيفة توقف الطوارئ شبه. يمكن أن يدرك 'نقل الصفر ' ، التحكم في السرعة بشكل أسرع وأكثر دقة والوضع الزاوي ، ويمكن أن يدرك تصنيع الربط الدقيق للغاية.
3. نظام التغذية: تتبنى أداة الماكينة المسمار والرشد الخطي ، والتي تتمتع بكفاءة عالية في الإرسال والاحتفاظ بالدقة الجيدة ، مما يجعل حامل أداة الآلة يتحرك بسرعة ومثبتة بدقة عالية في المواقع.
يتبنى السكة الحديد X ، Z دليل الدليل الخطي نموذج السكك الحديدية ، دليل معامل احتكاك السكك الحديدية منخفض لضمان دقة تحديد المواقع العالية للسكك الحديدية دليل X ، Z لأداة الآلة ، X ، Z Ball Screw بعد عدة مرات من الحساب الدقيق والمعايرة المتكررة ، لضمان دقة تحديد المواقع العالية ودقة تحديد المواقع المتكررة.
4. برج: اعتماد برج هيدروليكي عالي الصلابة تم تصميمه وتطويره بشكل مستقل ، والذي يتمتع بموثوقية عالية ودقة متكررة في المواقع.

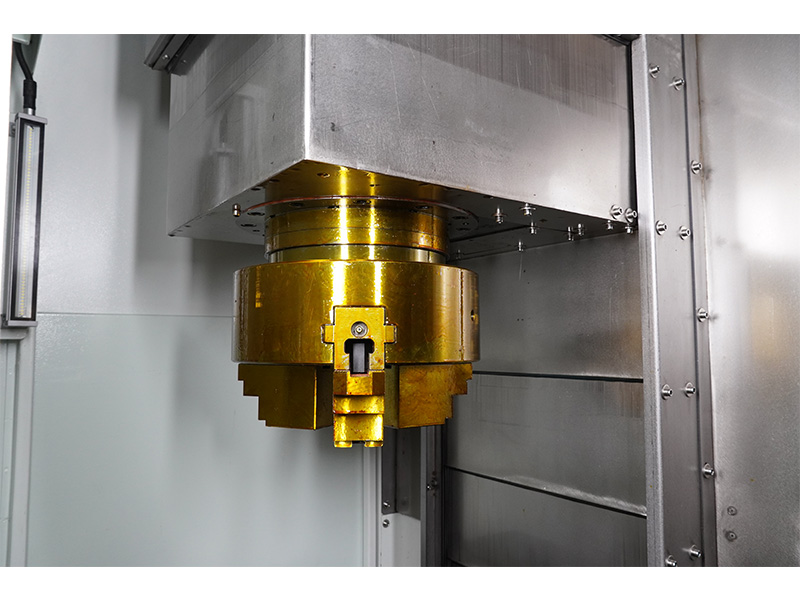

sub-spindle: sub-spindle هو مغزل كهربائي ، والذي يزيل القوة الخارجية لعلاقة الحزام ، يجعل المغزل يعمل بسلاسة أكثر ، ويقلل من الاهتزاز والضوضاء الناتجة عن محرك الحزام ، ويحسن جودة الآلات. مناسبة لمتطلبات الانتقال القوية منخفضة السرعة ومتطلبات التشطيب عالية السرعة ، مزودة بقرص الفرامل وشرح.
العلامة التجارية لنظام التحكم في CNC
GSK988TA هو المعيار
خياري:
HNC-808D-10G
Syntec 22ta
Fanuc 0i-tf plus
Siemens 828d
ميتسوبيشي
طلب
● الأجزاء الدقيقة
● الأجزاء الميكانيكية
● قطع غيار الأجهزة
● الأدوات اليدوية
● الأجزاء الطبية
● الساعة ومشاهدة الأجزاء
● الأجزاء البصرية
● أجزاء السيارات
● أجزاء الحمام
● ملحق الدراجة
تغذية الأجزاء التلقائية
اعتماد محرك النظام الهيدروليكي ، قوة التغذية كبيرة ، مناسبة لتغذية أكبر قطرها وتغذية المواد الشريطية. لديها مزايا الاستقرار الجيد والموثوقية العالية.
● تحسين كفاءة الإنتاج
● تقليل تكلفة الإنتاج
● تحسين سلامة الإنتاج
شريط الماسك
يستخدم الهواء المضغوط كمصدر للطاقة لتحقيق وظيفة الربط.
● يدرك الآلات المستمرة
● معالجة وتخزين قطعة العمل مريحة
الجمالون التحميل التلقائي
وضع الإمساك: الإمساك ، المناولة ، الرفع ، الدوران
مناسبة ل: تجهيزات الأجهزة ، والأجزاء البلاستيكية ، والأجزاء الإلكترونية 3C ، وأجزاء السيارات ، والأجزاء الإلكترونية والكهربائية ، والأثاث وأجزاء الأجهزة المنزلية.
روبوت
دقة عالية ومعدل فوز مرتفع: مع تكرار ± 0.02 مم ومعدل فوز أقصى قدره 4 م/ث ، يمكن للروبوت نقل أجزاء بكفاءة ، مما يزيد من الإنتاجية بنسبة 20 ٪ - 40 ٪ في تحميل الأدوات الآلية وتفريغها.
تحميل الروبوت وتفريغه: خط إنتاج ، يمكن لاستثمار واحد تلبية احتياجات إنتاج متعددة السكر.
انخفاض الاستثمار والعائد السريع: يمكن أن يدرك روبوت واحد التحميل والتفريغ المفرد أو متعدد المحطات.
برج
يتبنى فهرسة قرص قاطع الطاقة قرص قاطع المؤازرة.
يمكن أن تقطع في الاتجاهات إلى الأمام والعكس.
تتغير الأداة في اتجاهين قريبة وسرعة سريعة وكفاءة عالية.
دقة وضع عالية ومتكرر عالية تحديد المواقع.
صلابة عالية واستقرار جيد
8 ر برج المؤازرة
12T برج الطاقة
برج الطاقة 12T مع محور y
تزييت تلقائي
يقوم تلقائي التوحيد تلقائيًا بتسليم زيوت التشحيم إلى دليل X- و z و screw لضمان تشغيل سلس في جميع الأوقات.
في حالة نقص الزيت ، يتم إصدار إنذار ويتوقف الجهاز تلقائيًا.
غرض | وحدة | GV400 | GV500 | |
أقصى قطر دوار | مم | φ550 | φ550 | |
أقصى قطر الدوران | مم | φ350 | φ450 | |
الحد الأقصى طول الدوران | مم | 400 | 500 | |
نوع رأس المغزل | ISO A2-6 | ISO A2-11 | ||
حجم تشاك | 12 ″ 中实 | 15 ″ صلب | ||
نطاق سرعة المغزل | ص/دقيقة | 4000 | 4000 | |
قطر المغزل من خلال الثقب | مم | φ67 | 60 | |
قوة المغزل | KW | 22 | 15 كيلو وات | |
نوع رأس المغزل | ISO A2-6 | ISO A2-8 | ||
حجم تشاك | 12 ″ صلب | 12 ″ صلب | ||
نطاق سرعة المغزل | ص/دقيقة | 4000 | 4000 | |
قوة المغزل | KW | 15 | 22 | |
سرعة اجتياز سريعة | م/دقيقة | x = 20 x1 = 20 z = 0 z1 = 20 | x = 20 x1 = 20 z = 0 z1 = 20 | |
أقصى سفر من محور XYZ | مم | x = 530 x1 = 750 z = 550 Z1 = 550 | x = 580 x1 = 900 z = 860 Z1 = 860 | |
دقة تحديد المواقع | مم | (x) 0.008 (z) 0.008 | (x) 0.008 (z) 0.008 | |
كرر دقة تحديد المواقع | مم | (x) 0.004 (Z) 0.004 | (x) 0.004 (Z) 0.004 | |
الفرق العكسي | مم | 0.007 | 0.007 | |
استدارة | مم | 0.004 | 0.004 | |
أسطوانة | مم | 0.012 | 0.012 | |
تسطيح الآلات | مم | 0.0135 | 0.0135 | |
عدد محطات البرج | 8 ر | 12T برج الطاقة | ||
وقت تغيير الأداة (المجاور/الأبعد) | s | 0.45/1.45 | 0.45/1.45 | |
حجم الساق الخارجي | مم | 25 × 25 | 25 × 25 | |
أبعاد شانك الثقب الداخلي | مم | ≤φ40 | ≤φ40 | |
X/Z AXIS Type Type Guideway | دليل الكرة | x = 45 x1 = 45 | x = 45 x1 = 45 | |
z = 45 Z1 = 45 | z = 45 Z1 = 45 | |||
X/X1/Z/Z1 AXIS AXIS PACKING | مم | 280/280/600/600 | 280/280/600/600 | |
نوع برغي المحور x/z | برغي الكرة | x = φ4010 x1 = φ4010 | x = φ4010 x1 = φ4010 | |
z = φ4010 Z1 = φ4010 | z = φ4010 Z1 = φ4010 |
لا. | معيار | ملاحظة |
1 | نظام Guangshu 988TD CNC | |
2 | دليل خطي | |
3 | A206WS | CTB المغزل الكهربائي |
4 | A206WS | CTB المغزل الكهربائي |
5 | محطة هيدروليكية | |
6 | 12 ″ تشاك الهيدروليكي الصلب | 2 个 |
7 | تايوان برج المؤازرة الهيدروليكية ثمانية محطات | 2 个 |
8 | رقاقة مجموعة خزان | |
9 | مبادل حراري الخزانة الكهربائية | |
10 | ضوء تحذير | |
11 | إضاءة أداة الآلة | |
12 | قياس حلقة شبه موضحة | |
13 | حماية الباب المنزلق الداخلي |
خياري

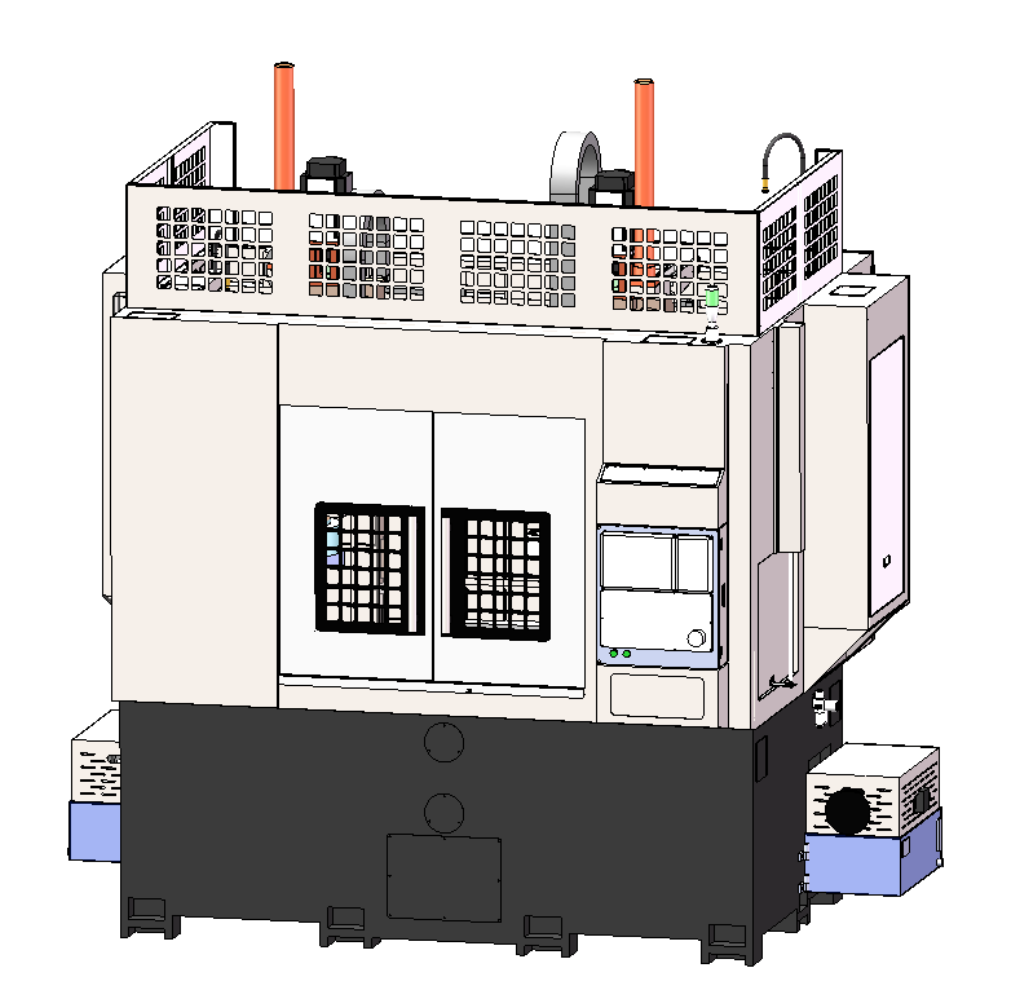

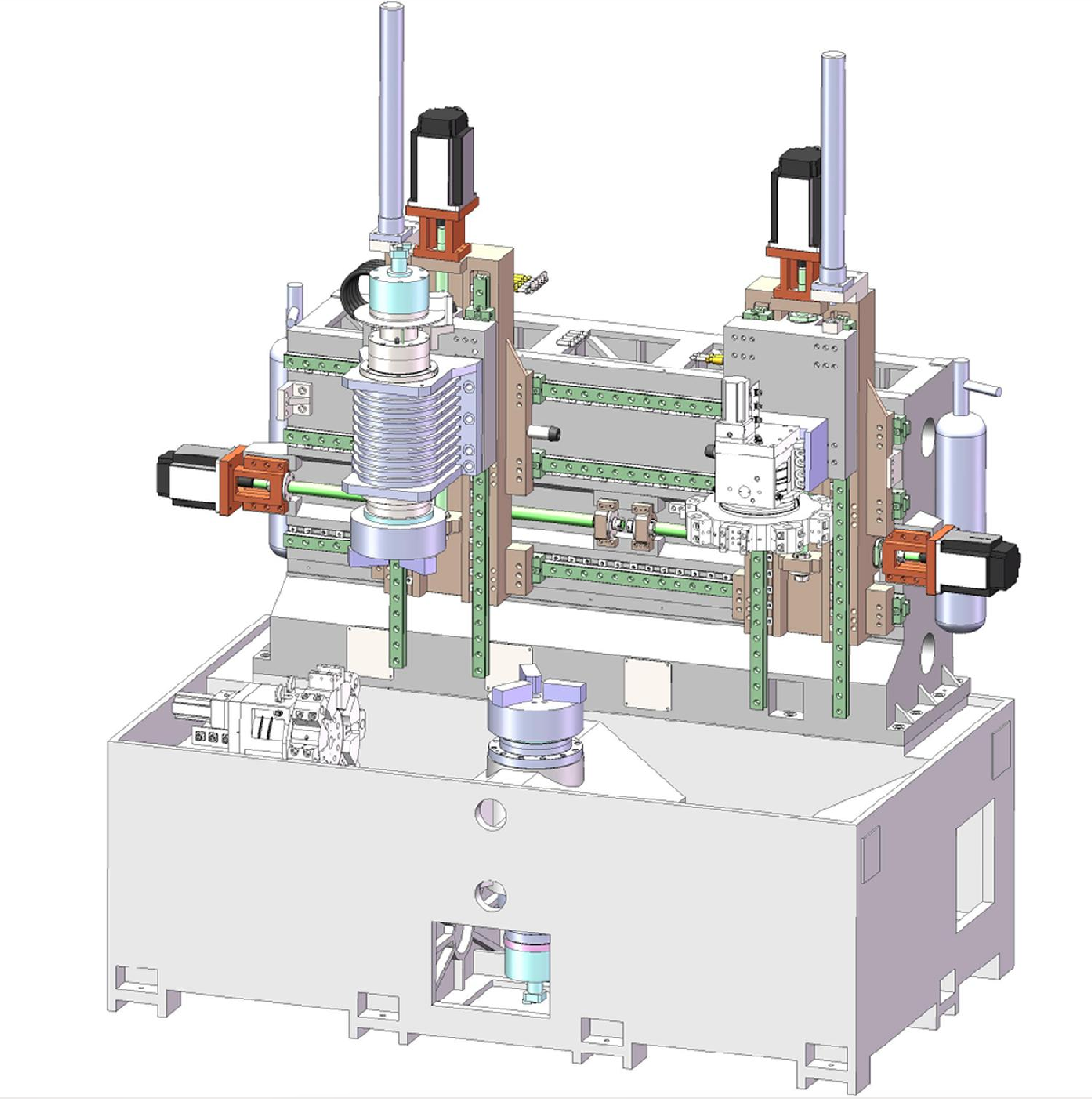

تخطيط الماكينة
