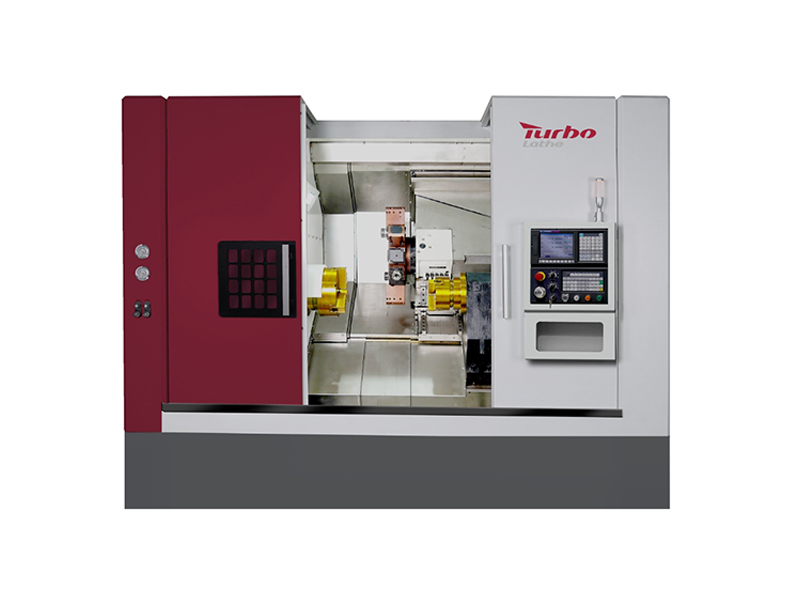

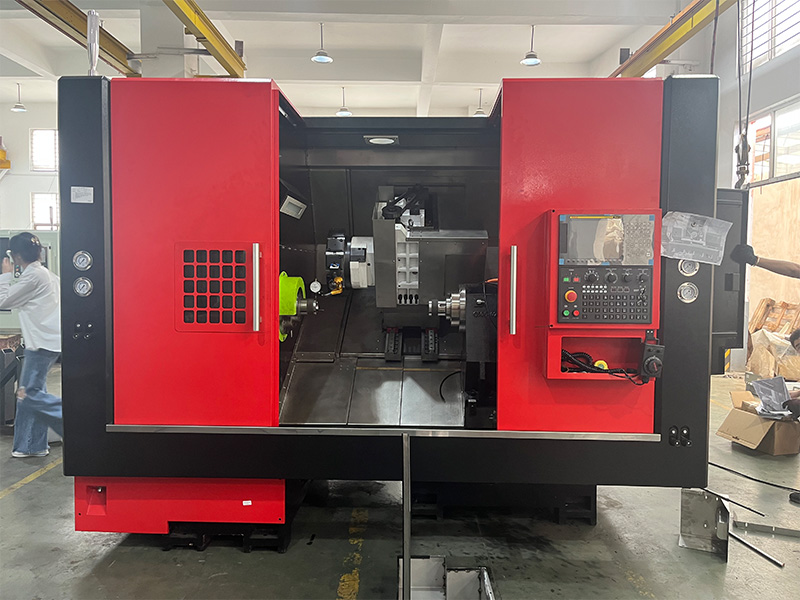

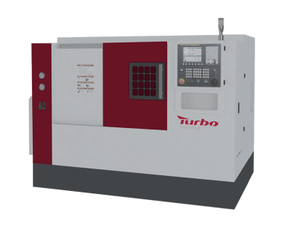

G500 مخرطة CNC المغزل المزدوج

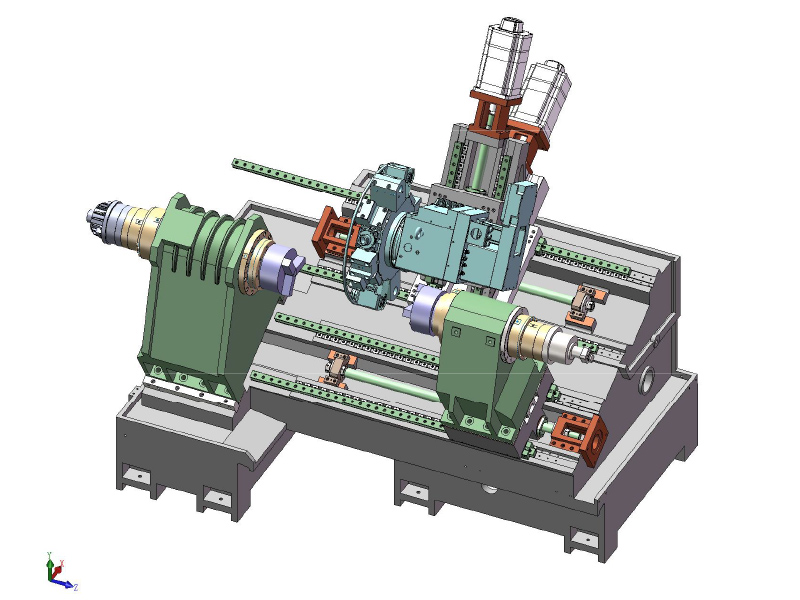

سرير الماكينة: بينما يتبنى السرير صب الصب المتكامل ، تخطيط مائل للمرضى 30 درجة+30 درجة ، مع مقطع عرضي كبير المحمل ، لذلك هناك صلابة جيدة وامتصاص الاهتزاز ، يمكن لتصميم قضبان التوجيه العالية والمنخفض ضمان تقسيم عالي الدقة. تجنب استخدام التركيبات الخاصة ، ومن الأفضل القضاء على أخطاء المعالجة الناتجة عن التثبيت الثانوي ، لا حاجة لتكرار تحديد المواقع ، ودقة الآلات ، وتعزيز الصلابة. تقصير دورة الإنتاج وتقليل التكلفة.
نظام محرك الأقراص الرئيسي: المغزل هو مغزل كهربائي ، والذي يزيل القوة الخارجية لرابط الحزام ، يجعل المغزل يعمل بشكل أكثر سلاسة ، ويقلل من الاهتزاز والضوضاء الناتجة عن محرك الحزام ، ويحسن جودة الآلات. يمكن استخدامها من خلال متطلبات الطاقة منخفضة السرعة ومتطلبات التشطيب عالية السرعة ، المزودة بقرص الفرامل والتشفير ، من خلال جهاز المؤازرة للتحكم الدقيق في عملية المغزل ، لإدراك وظيفة توقف الطوارئ شبه. يمكن أن يدرك 'نقل الصفر ' ، التحكم في السرعة بشكل أسرع وأكثر دقة والوضع الزاوي ، ويمكن أن يدرك تصنيع الربط الدقيق للغاية.
نظام التغذية: تتبنى أداة الماكينة المسمار والرائعة الخطية ، والتي تتمتع بكفاءة عالية في الإرسال والاحتفاظ بالدقة الجيدة ، مما يجعل حامل أداة الآلة يتحرك بسرعة ومثبتة بدقة عالية في المواقع.
يتبنى X ، Z Guide Rail نموذج السكك الحديدية الدليل الخطي ، دليل معامل احتكاك السكك الحديدية منخفض لضمان دقة تحديد المواقع العالية لـ X ، Z Guide Rail لأداة الآلة ، X ، Z Ball Screw بعد عدة مرات من الحساب الدقيق والمعايرة المتكررة ، لضمان دقة تحديد المواقع العالية ودقة تحديد المواقع المتكررة.
البرج: اعتماد برج هيدروليكي عالي الصلابة تم تصميمه وتطويره بشكل مستقل ، والذي يتمتع بموثوقية عالية ودقة توضع متكررة.

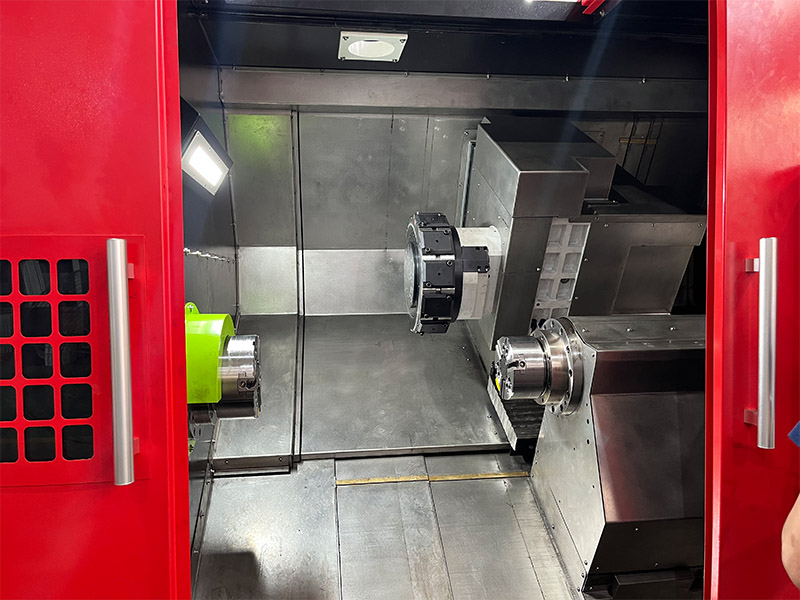

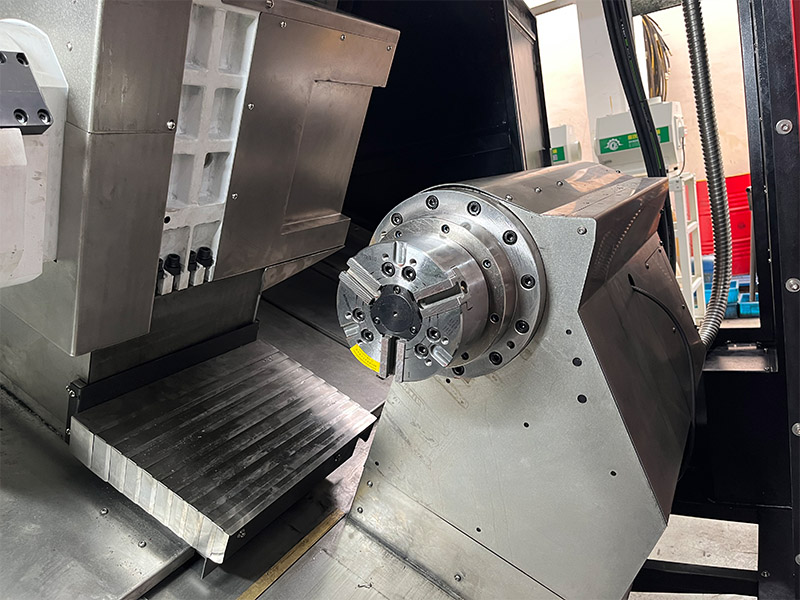

sub-spindle: sub-spindle هو مغزل كهربائي ، والذي يزيل القوة الخارجية لعلاقة الحزام ، يجعل المغزل يعمل بسلاسة أكثر ، ويقلل من الاهتزاز والضوضاء الناتجة عن محرك الحزام ، ويحسن جودة الآلات. مناسبة لمتطلبات الانتقال القوية منخفضة السرعة ومتطلبات التشطيب عالية السرعة ، مزودة بقرص الفرامل وشرح.
1. يمكن لمخرطة CNC المركبة المركب في نفس الوقت أن تدرك ، والتحول ، الطحن ، الطحن ، الحفر ، التنصت ، الرصاص ، الفتحة ، وما إلى ذلك ، لتحقيق الوظائف الأساسية لمركز الدوران والطحن.
2. تعتمد قاعدة النموذج على بنية الصب بأكملها ، لا تضيف القاعدة وزن آلة الماء 6 أطنان أو أكثر ، لضمان استخدام أداة الآلة لفترة طويلة دون تشوه ، صلابة عالية ، ثبات عالٍ.
3. برج يعمل بزعم المؤازرة: قم بزيادة الأدوات التي تحمل محور Y-Moxis الطويل أكثر وفرة وأكثر قوة وأكثر ملاءمة ، يمكن تمديد البرج إلى حامل الأدوات 4 أدوات ، مضاعفة من رأس طحن الطاقة ، وتحسين إلى حد كبير عدد القاطع في الدوران والطحن
4. يمكن أن تحل وظيفة Tailstock التي تسيطر عليها البرنامج بشكل شامل مشكلة دقة الآلات الطويلة.
5. اعتماد تايوان شانجيين أو yintai roller guideway ، يتبنى المسمار المسمار الشانغي أو yintai OD φ40mm ، مما يجعل صلابة ودقة أداة الآلة أكثر حتى مستوى ما.
العلامة التجارية لنظام التحكم في CNC
GSK988TA هو المعيار
خياري:
HNC-808D-10G
Syntec 22ta
Fanuc 0i-tf plus
Siemens 828d
ميتسوبيشي
طلب
● الأجزاء الدقيقة
● الأجزاء الميكانيكية
● قطع غيار الأجهزة
● الأدوات اليدوية
● الأجزاء الطبية
● الساعة ومشاهدة الأجزاء
● الأجزاء البصرية
● أجزاء السيارات
● أجزاء الحمام
● ملحق الدراجة
تغذية الأجزاء التلقائية
اعتماد محرك النظام الهيدروليكي ، قوة التغذية كبيرة ، مناسبة لتغذية أكبر قطرها وتغذية المواد الشريطية. لديها مزايا الاستقرار الجيد والموثوقية العالية.
● تحسين كفاءة الإنتاج
● تقليل تكلفة الإنتاج
● تحسين سلامة الإنتاج
شريط الماسك
يستخدم الهواء المضغوط كمصدر للطاقة لتحقيق وظيفة الربط.
● يدرك الآلات المستمرة
● معالجة وتخزين قطعة العمل مريحة
الجمالون التحميل التلقائي
وضع الإمساك: الإمساك ، المناولة ، الرفع ، الدوران
مناسبة ل: تجهيزات الأجهزة ، والأجزاء البلاستيكية ، والأجزاء الإلكترونية 3C ، وأجزاء السيارات ، والأجزاء الإلكترونية والكهربائية ، والأثاث وأجزاء الأجهزة المنزلية.
روبوت
دقة عالية ومعدل فوز مرتفع: مع تكرار ± 0.02 مم ومعدل فوز أقصى قدره 4 م/ث ، يمكن للروبوت نقل أجزاء بكفاءة ، مما يزيد من الإنتاجية بنسبة 20 ٪ - 40 ٪ في تحميل الأدوات الآلية وتفريغها.
تحميل الروبوت وتفريغه: خط إنتاج ، يمكن لاستثمار واحد تلبية احتياجات إنتاج متعددة السكر.
انخفاض الاستثمار والعائد السريع: يمكن أن يحقق روبوت واحد من تحميل وتفريغ فردي أو متعدد المحطات.
برج
يتبنى فهرسة قرص قاطع الطاقة قرص قاطع المؤازرة.
يمكن أن تقطع في الاتجاهات إلى الأمام والعكس.
تغيير الأداة في اتجاهين قريبة ، سرعة سريعة وكفاءة عالية.
دقة وضع عالية ومتكرر عالية تحديد المواقع.
صلابة عالية واستقرار جيد
8 ر برج المؤازرة
12T برج الطاقة
برج الطاقة 12T مع محور y
التثبيت
كوليت

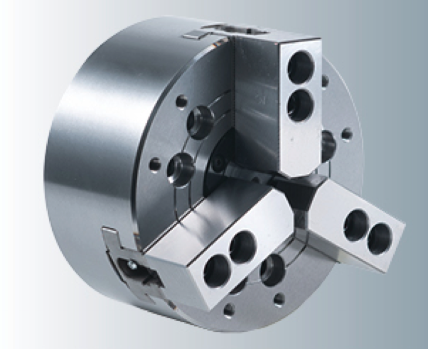

تشاك
الحجم: 6 '， 8 ' ， 10 '， 12 ' ， 15 '
النوع: صلبة/ جوفاء
الفك: 2/3/4JAWS
فهرسة تشاك
| التكوين الاختياري | ||
| نظام CNC | نظام Syntec 7TA |  |
| Syntec System 21ta | ||
| Syntec System 22tb | ||
| نظام Fanuc 0i-TF Plus | ||
| نظام Siemens 828D | ||
| نظام Fanuc 0i-TF Plus مع محور C | ||
| نظام Siemens 828D مع محور C | ||
| تشاك | 10 'تشاك الصلب |  |

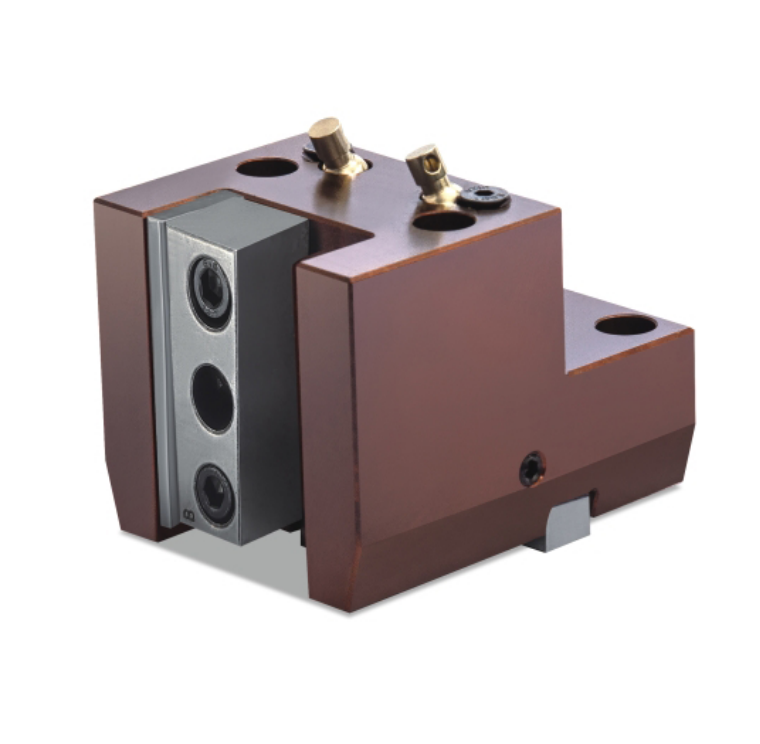

| حامل الأداة ورأس الطاقة | حامل الأداة المربع |  |
| حامل الأداة المستديرة | ||
| حامل الطاقة BMT55 0 ° | ||
| حامل الطاقة BMT55 90 ° | ||
| حامل الطاقة BMT40 0 ° | ||
| حامل الطاقة BMT40 90 ° | ||
| حماية | باب السيارات |  |
| سقف السيارات | ||
| دقة | أداة Renishaw الإعداد المسبق |  |
| أنظف | مقشدة الزيت |  |
| إزالة المبرد والرقاقة | 500W مضخة التبريد |  |
| ناقل رقاقة | ||
| الأتمتة | الجمالون التحميل التلقائي |
|
| روبوت | ||
| شريط التغذية 3-20 مم نوع سلسلة ST-20 | ||
| Bar Feeder 5-26mm SV-26 | ||
| شريط التغذية SQ-20 3-20MM | ||
| شريط تغذية SW-29 5-29mm فيلم زيت | ||
| شريط التغذية SG-36 5-36MM فيلم زيت | ||
| شريط التغذية SD-51 5-50MM فيلم الزيت | ||
| جزء الماسك | ||
