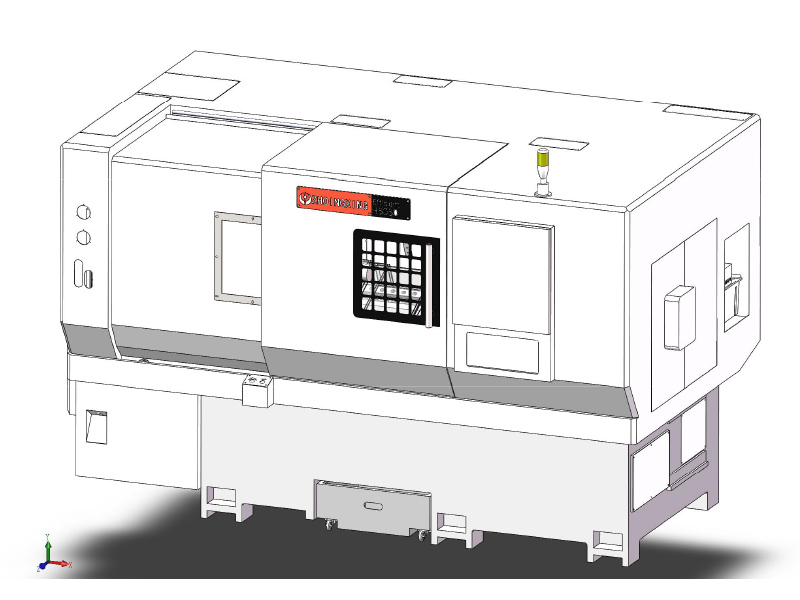

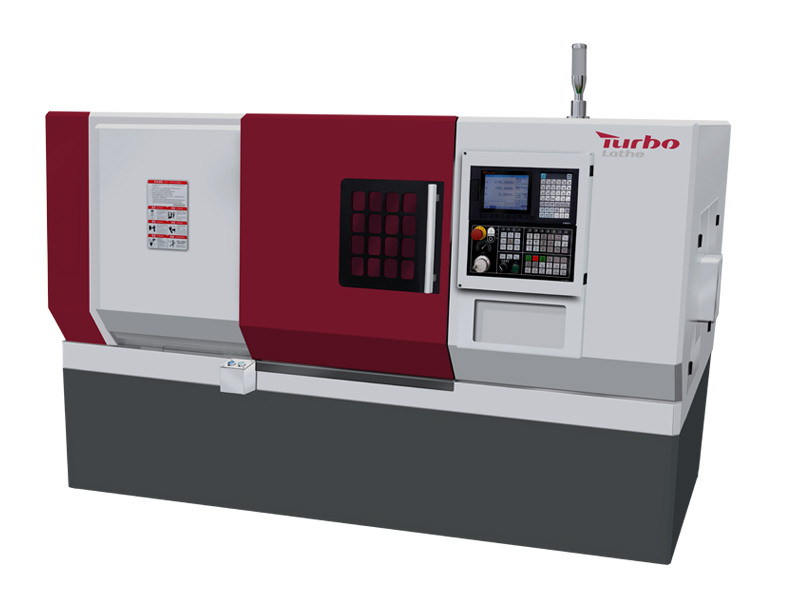

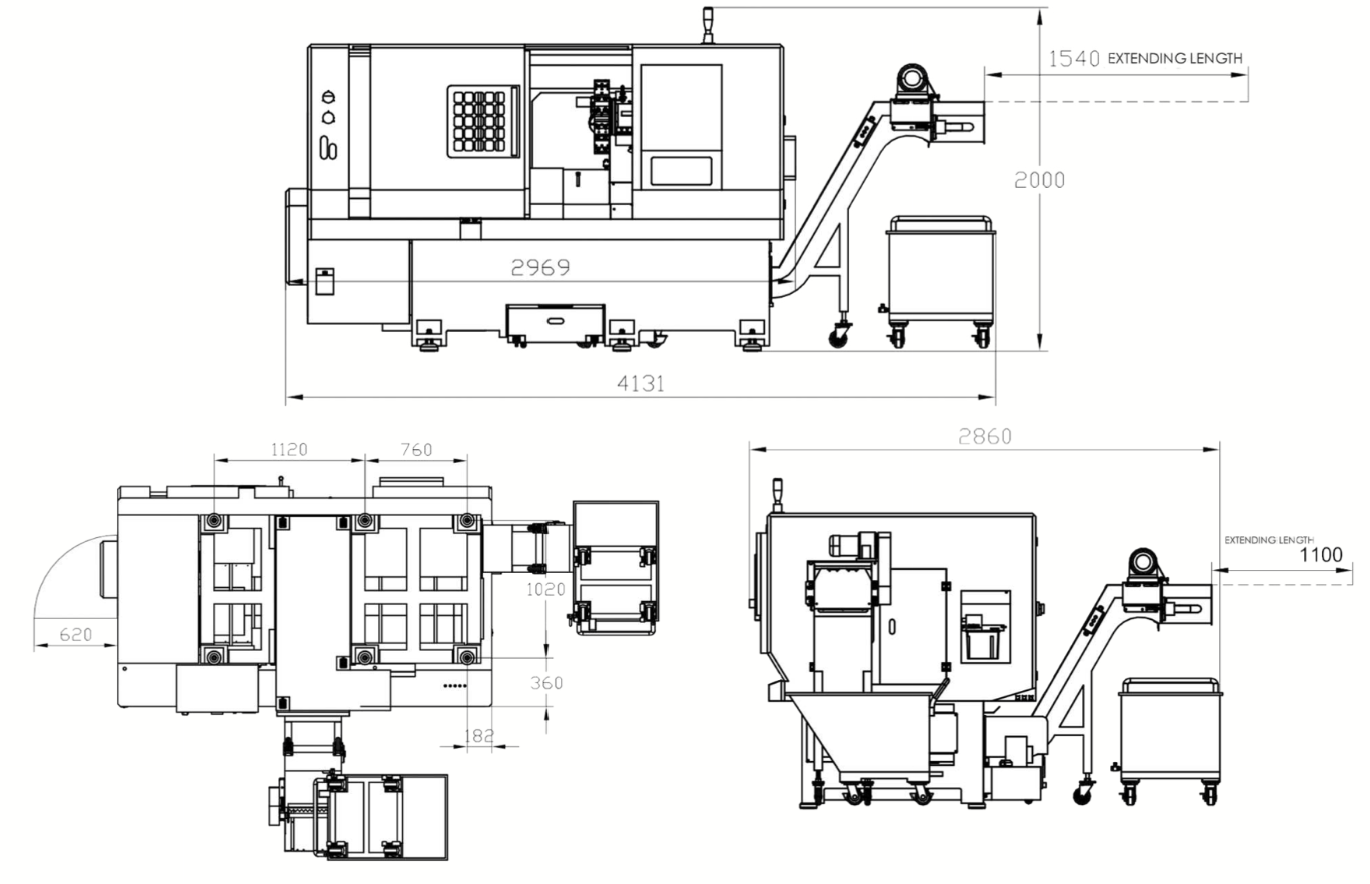

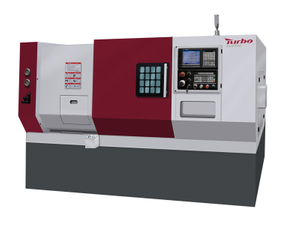

H5050 سرير مائل مخرطة CNC

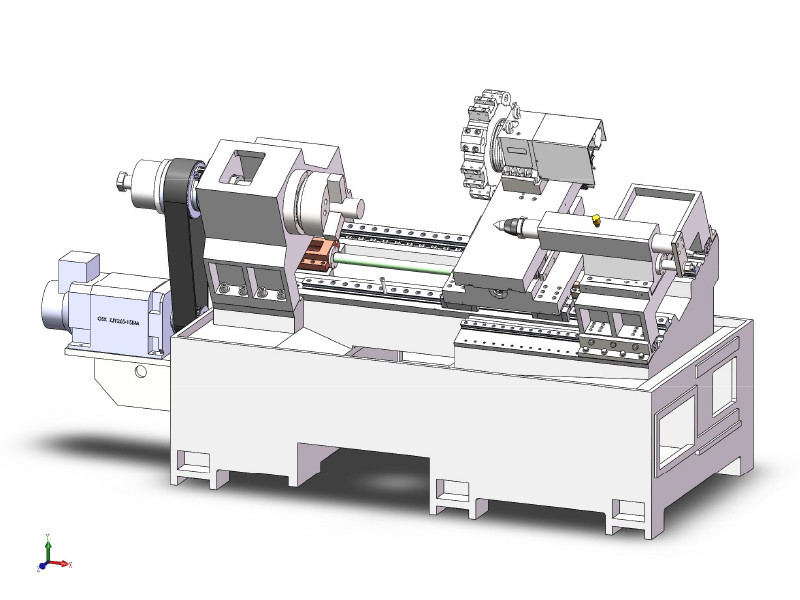

1. مخرطة CNC المائلة 30 درجة ، لا تجعل هيكل السرير المائل إلى مركز آلات الآلة أكثر استقرارًا ، ولكن يوفر أيضًا للمشغل منظور تشغيل أكثر ملاءمة.
2. H5050 سرير مائل مخرطة CNC مخرطة ذات دقة عالية تايوان hiwin/PMI Guideway ، تايوان Guideway لها خصائص الدقة العالية ، والاستقرار الجيد ، وسعة الحمل القوية ، وما إلى ذلك ، وذلك لضمان دقة الآلات والسطح من السطح من السطح الشغل ، وتوفر لعلامة Guideway Thk اختيارية.
3. تبني مغزل صلابة عالي الصلابة A2-8 مع تشاك هيدروليكي مجوف 10 ، والذي يمكن أن يمر عبر الشريط بقطر أقل من 70 مم ، وأعلى سرعة 2000 دورة في الدقيقة لتلبية متطلبات الآلات لمعظم قطع العمل.
4. القدرة القوية على إزالة الرقاقة ، يمكن للعملاء اختيار إزالة الشريحة الجانبية اليمنى أو الخلفية وفقًا لموقع الإنتاج الخاص بك واحتياجات المعالجة ، يمكنك اختيار طريقة إزالة الشريحة الجانبية اليمنى أو الخلفية ، وتوفير المساحة والتكيف مع تخطيط مصنع العميل.
5- تعتمد مخرطة CNC بنية التوتر الحلزوني ، والتي يمكن أن تقلل بشكل فعال من الاهتزاز والتشوه أثناء الآلات. في الوقت نفسه ، يتمتع بنية الشد الحلزونية أيضًا بأداء تبديد حراري جيد ، والذي يمكن أن يقلل بشكل فعال من درجة حرارة أداة الآلة وتوسيع عمر خدمة أداة الآلة.
العلامة التجارية لنظام التحكم في CNC
GSK988TA هو المعيار
خياري:
HNC-808D-10G
Syntec 22ta
Fanuc 0i-tf plus
Siemens 828d
ميتسوبيشي
طلب
● الأجزاء الدقيقة
● الأجزاء الميكانيكية
● قطع غيار الأجهزة
● الأدوات اليدوية
● الأجزاء الطبية
● الساعة ومشاهدة الأجزاء
● الأجزاء البصرية
● أجزاء السيارات
● أجزاء الحمام
● ملحق الدراجة
تغذية الأجزاء التلقائية
اعتماد محرك النظام الهيدروليكي ، قوة التغذية كبيرة ، مناسبة لتغذية أكبر قطرها وتغذية المواد الشريطية. لديها مزايا الاستقرار الجيد والموثوقية العالية.
● تحسين كفاءة الإنتاج
● تقليل تكلفة الإنتاج
● تحسين سلامة الإنتاج
شريط الماسك
يستخدم الهواء المضغوط كمصدر للطاقة لتحقيق وظيفة الربط.
● يدرك الآلات المستمرة
● معالجة وتخزين قطعة العمل مريحة
الجمالون التحميل التلقائي
وضع الإمساك: الإمساك ، المناولة ، الرفع ، الدوران
مناسبة ل: تجهيزات الأجهزة ، والأجزاء البلاستيكية ، والأجزاء الإلكترونية 3C ، وأجزاء السيارات ، والأجزاء الإلكترونية والكهربائية ، والأثاث وأجزاء الأجهزة المنزلية.
روبوت
دقة عالية ومعدل فوز مرتفع: مع تكرار ± 0.02 مم ومعدل فوز أقصى قدره 4 م/ث ، يمكن للروبوت نقل أجزاء بكفاءة ، مما يزيد من الإنتاجية بنسبة 20 ٪ - 40 ٪ في تحميل الأدوات الآلية وتفريغها.
تحميل الروبوت وتفريغه: خط إنتاج ، يمكن لاستثمار واحد تلبية احتياجات إنتاج متعددة السكر.
انخفاض الاستثمار والعائد السريع: يمكن أن يدرك روبوت واحد التحميل والتفريغ المفرد أو متعدد المحطات.

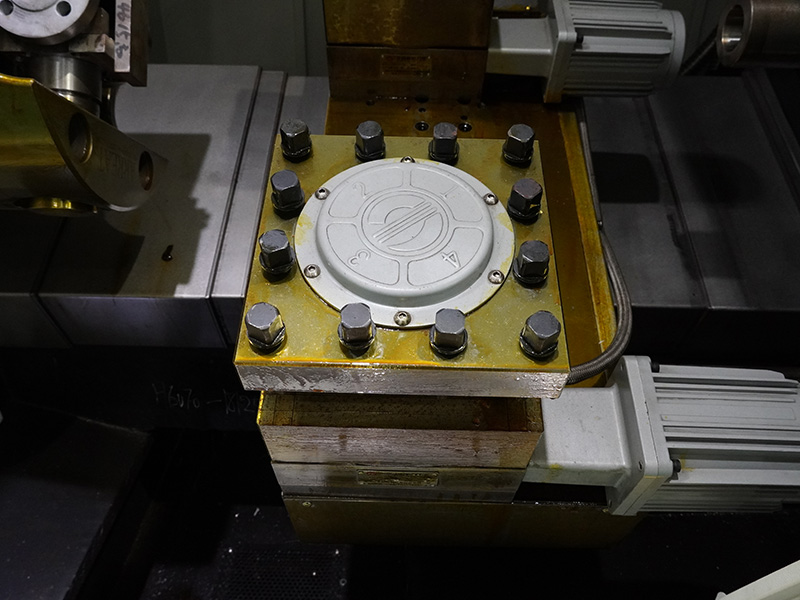

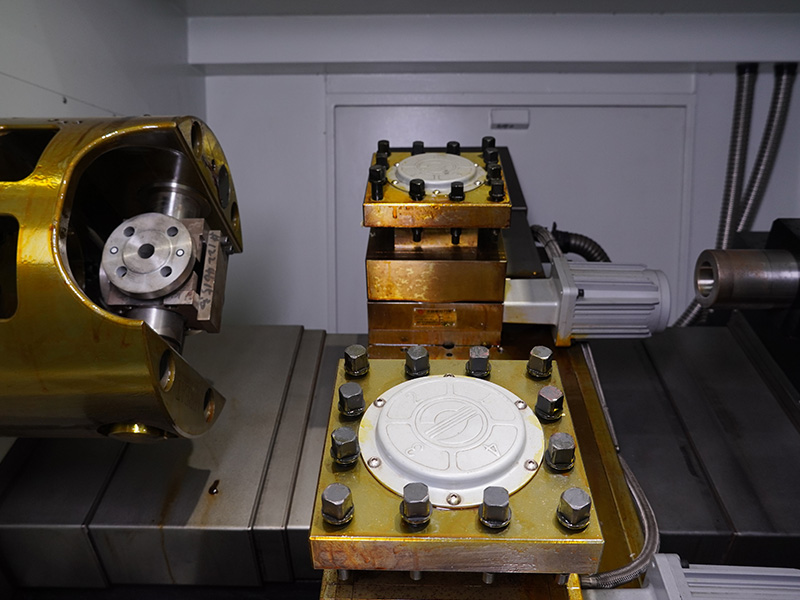

برج
يتبنى فهرسة قرص قاطع الطاقة قرص قاطع المؤازرة.
يمكن أن تقطع في الاتجاهات إلى الأمام والعكس.
تتغير الأداة في اتجاهين قريبة وسرعة سريعة وكفاءة عالية.
دقة وضع عالية ومتكرر عالية تحديد المواقع.
صلابة عالية واستقرار جيد
8 ر برج المؤازرة
12T برج الطاقة
برج الطاقة 12T مع محور y
التثبيت
كوليت
تشاك
الحجم: 6 '， 8 ' ， 10 '， 12 ' ， 15 '
النوع: صلبة/ جوفاء
الفك: 2/3/4JAWS
فهرسة تشاك
| التكوين الاختياري | ||
| نظام | Syntec System 21ta |  |
| Syntec System 22tb | ||
| نظام Fanuc OI-TF-Plus | ||
| نظام Siemens 828d | ||
| نظام Fanuc OI-TF-Plus مع محور C | ||
| نظام Siemens 828D مع محور C | ||
| برج | 12 موقف الموقف |  |
| 12 موقف طاقة برج | ||
| محور ص | ||
| تشاك | 12 'تشاك الصلب |  |
| 10 'فهرسة تشاك | ||
| 12 'فهرسة تشاك | ||
| محرك | 11kw المغزل الكهربائي |  |
| رأس السلطة | ER25 (2+2) رأس الطاقة |
|
| ER25 (3+3) رأس الطاقة | ||
| ER25 (4+4) رأس الطاقة | ||
| ER20 رأس السلطة | ||
| ER25 رأس السلطة | ||
| رأس السلطة السداسية | ||
| ER25 2 Power Head | ||
| ER25 3 Power Head | ||
| ER25 SIDE 2 Power Head | ||
| ER25 Side 3 Power Head | ||
| حامل الأداة المربع | ||
| حامل الأداة المستديرة | ||
| BMT55 90⁰POWER TOOD | ||
| BMT55 0⁰ حامل أداة الطاقة | ||
| حامل أداة BMT40 90⁰POWER | ||
| آلة الكرة | ||
| عجلة ذبابة | ||
| حامل أداة BMT40 0⁰POWER | ||
| مكون محرك | Hiwin Ballscrew |  |
| حماية | باب السيارات |  |
| سقف السيارات | ||
| الأتمتة | جزء الماسك |  |
| روبوت | ||
| الجمالون التحميل التلقائي | ||
| دقة | أداة Renishaw الإعداد المسبق |  |
| ينظف | ناقل رقاقة |  |
| مقشدة الزيت | ||
| دعم الشغل | اتبع الراحة |  |
| سائل التبريد وإعادة التدوير | 500W مضخة التبريد |  |
| مبادل حراري | ||
