تكوين مخرطة CNC

1. استخدامات مخارط CNC

تستخدم مخارط CNC بشكل أساسي لتحويل الأسطح الدوارة المختلفة. في مخرطة CNC يمكن تنفيذها داخل وخارج السطح الأسطواني ، السطح المخروطي ، السطح الدوار صب ، السطح الملولب ، السطح المنحني عالي الدقة ونهاية معالجة الخيط. تتضمن الأدوات المستخدمة على مخارط CNC أدوات الدوران والتدريبات والسكاكين والقواطع وأدوات الخيوط وأدوات معالجة الثقب الأخرى. أجزاء معالجة مخرطة CNC من دقة الأبعاد حتى IT5 ~ it6 ، قيمة RA خشونة السطح تصل إلى 0.4um أدناه.

2. تكوين مخرطة CNC

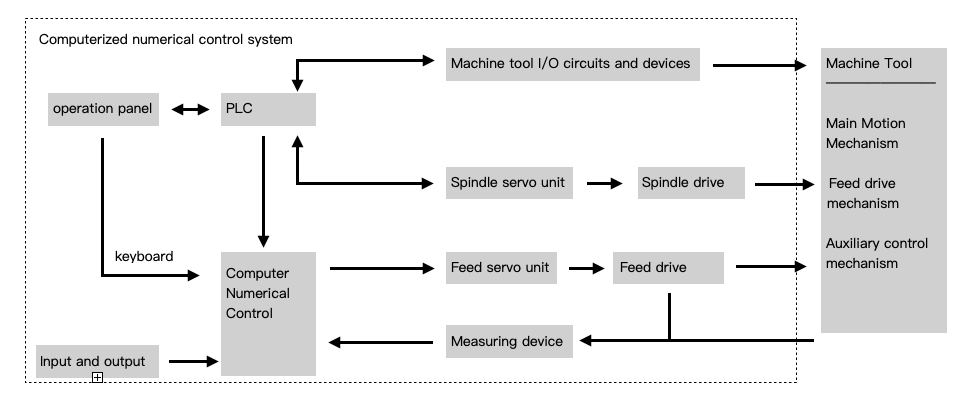

تتكون مخرطة CNC عمومًا من أجهزة الإدخال والإخراج ، وجهاز التحكم العددي للكمبيوتر ، ووحدة التحكم المنطقية القابلة للبرمجة (PLC) ، وجهاز محرك وحدة المؤازرة ، ومضيف جهاز القياس ومضيف أداة الآلة ، وما إلى ذلك ، إلخ.

A. لوحة التشغيل

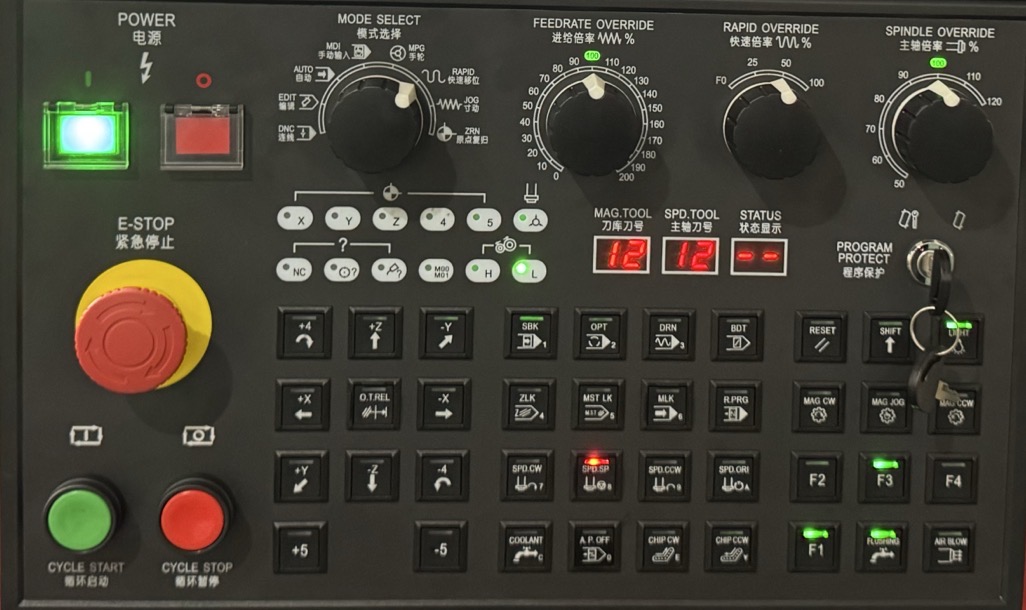

التشغيل ، هو المشغل وجهاز CNC لتبادل أدوات المعلومات ، وأدوات آلات CNC ، والمكونات الفريدة ، من خلال محطة الأزرار ، وأضواء الحالة ، ومصفوفات المفاتيح (نفس وظيفة لوحة مفاتيح الكمبيوتر) والشاشة.

أجهزة الإدخال والإخراج

أجهزة الإدخال والمخرجات هي الأجهزة التي يتفاعل نظام CNC (التحكم العددي للكمبيوتر) مع الأجهزة الخارجية. المعلومات التي يجب التفاعل معها هي عادة برنامج تصنيع الجزء. هذا يعني أن برنامجًا لتصنيع جزء تم إعداده وتسجيله على وسيط التحكم يتم تغذية في نظام CNC ، أو يتم تخزين برنامج تم تصحيحه أو تسجيله على وسيط التحكم المقابل عبر جهاز الإخراج.

C. جهاز CNC (وحدة CNC)

(1) تكوين نظام الكمبيوتر ، لوحة التحكم في الموضع ، لوحة واجهة PLC ، لوحة واجهة الاتصال ، وحدات الوظائف الخاصة وبرنامج التحكم المقابل.

(2) الدور وفقًا لبرنامج معالجة أجزاء الإدخال للمعالجة المقابلة (مثل معالجة مسار الحركة ، ومعالجة إخراج الماكينة ، وما إلى ذلك) ، ثم أوامر التحكم في الإخراج إلى المكونات التنفيذية المقابلة (وحدات المؤازرة ، ومحركات الأقراص ، و PLC ، وما إلى ذلك) ، يتم تنسيق جميعها من قبل أجهزة الجهاز والبرامج العقلانية ، وبالتالي فإن النظام بأكمله يتم تنظيمه والعمل على مستوى النظام. وحدة CNC هي جوهر نظام CNC.

D. وحدة المؤازرة ، وحدة القيادة ووحدة القياس

(1) التكوين ، وحدة المؤازرة ، يشمل جهاز محرك الأقراص ، جهاز محرك خدمة المغزل ومحرك المغزل وجهاز محرك الأركان ومحرك التغذية. يتضمن جهاز القياس: جهاز قياس الموضع والسرعة لتحقيق التحكم في الحلقة المغلقة لنظام الخلاصة.

(2) الوظيفة: ضمان تتبع حساس ودقيق لأوامر جهاز CNC.

E. PLC ، دارات وأجهزة I/O الآلي

(1) التكوين

1. PLC (وحدة تحكم المنطق القابلة للبرمجة): يستخدم لإكمال التحكم في الإجراءات الإلكترونية المتسلسلة المتعلقة بالعمليات المنطقية ، ويتكون من الأجهزة والبرامج.

2. الدائرة وجهاز الجهاز I/0: أجزاء التنفيذ لتحقيق التحكم في الإدخال/الإخراج (الدوائر المنطقية المكونة من المرحلات ، صمامات الملف اللولبي ، مفاتيح السفر ، المقاولين ، إلخ).

(2) وظيفة

1. يقبل أوامر M و S و T من CNC ، وتفككها وتحولها إلى إشارات التحكم المقابلة ، ويتحكم في الأجهزة الإضافية لإكمال إجراء التبديل المقابل لأداة الماكينة.

2. يقبل إشارات I/0 من لوحة التشغيل وجانب الماكينة ، ويرسلها إلى وحدة CNC ، وبعد المعالجة ، يخرج الأوامر للتحكم في حالة تشغيل نظام نظام CNC وحركات الماكينة.

F. أداة أداة الآلة الرئيسية

(1) تكوينه يتكون من أجزاء الحركة الرئيسية ، وأجزاء حركة التغذية (الجدول ، لوحة السحب ، وآلية النقل المقابلة) ، وأجزاء الدعم (العمود ، السرير ، إلخ) ، والأجهزة الخاصة (نظام تبادل الأدوات التلقائي ، نظام تبادل العمل التلقائي) والأجهزة المساعدة (مثل ، جهاز إزالة الرقائق ، إلخ).

(2) دور الهيئة الرئيسية لأداة آلة CNC هو جزء التنفيذ الذي يدرك التصنيع والمعالجة.
