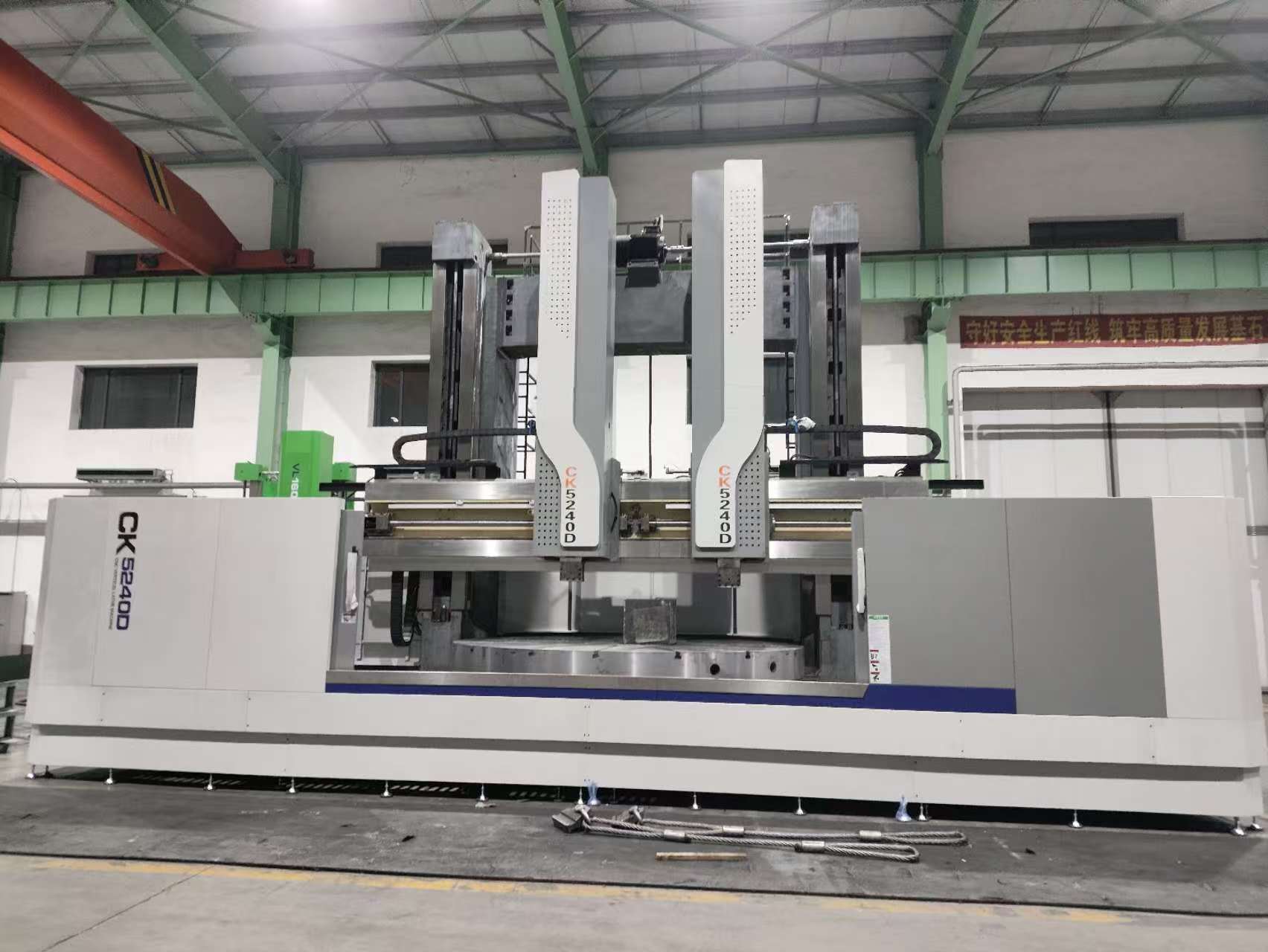

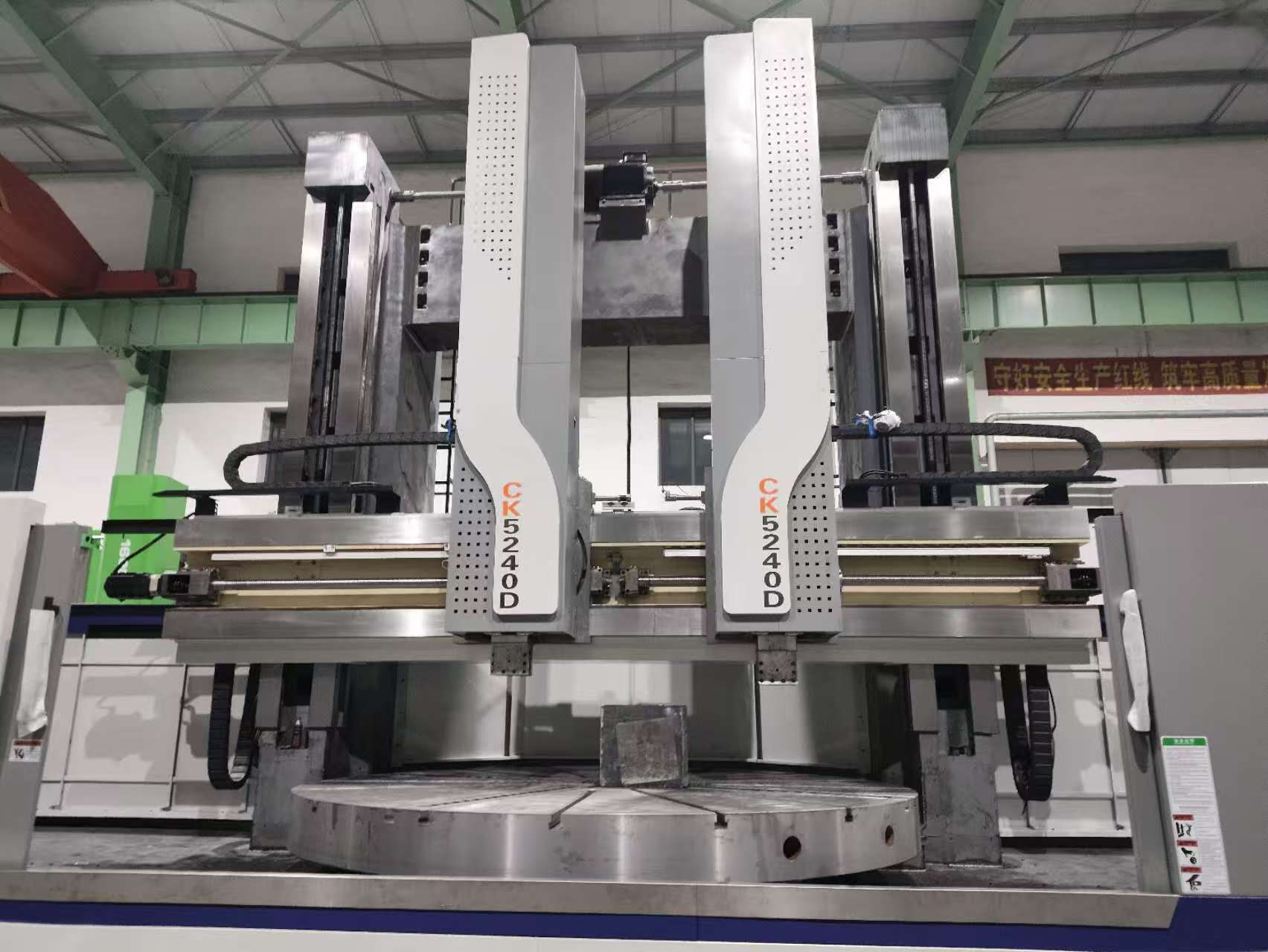

CK5225/CK5231/CK5240 مخرطة CNC العمودية
CK5225/CK5231/CK5240 مخرطة CNC العمودية
| توافر الحالة: | |
|---|---|
البيانات الفنية
معيار
| المواصفات الرئيسية | |||
| غرض | CK5225 | CK5231 | CK5240 |
| الحد الأقصى لقطر القطر مم | 2500 | 3150 | 4000 |
| قطر الجدول مم | 2250 | 2250/2830 | 2830/3000/3200/3400/3500/3600 |
| الحد الأقصى لارتفاع الشغل مم | 1600/2000/2200/2500 | 1600/2000/2200/2500/2800/3000/3150 | |
| الحد الأقصى لوزن العمل | 10000/16000/20000 | 10000/16000/20000/32000/40000 | |
| السكتة الدماغية الأفقية لحامل الأداة اليمنى مم | -50 ～ 1500 | -50 ～ 1800 | -50 ～ 1800 |
| الرأسي من حامل الأدوات اليمنى مم ملم | 1000/1250/1400/1500/1600 | 1000/1250/1400/1500/1600/1800 | |
| السفر الأفقي لحامل الأداة اليسرى MM | -50 ～ 1500 | -50 ～ 1500 | -50 ～ 2300 |
| السفر العمودي لحامل الأداة الأيسر مم | 1000/1250/1400/1500/1600 | 1000/1250/1400/1500/1600/1800 | |
| نطاق سرعة الجدول ص/دقيقة | 2-63r/min | 2-63r/min/0.5-40r/min | |
| عدد خطوة سرعة الجدول | 16 خطوة/سرعتين بدون خطوة/أربع سرعات | ||
| مجموعة التغذية من حامل الأداة مم/دقيقة | اليسار 0.1-500 (PLC) اليمين 0.1-1000 | ||
| حامل الأدوات السريع لسرعة اجتياز mm/min | اليسار 2000 اليمين 2000 | ||
| أقصى عزم الدوران kn.m | 63 | ||
| Max Turning Force of Right Tool حامل KN | 35 | ||
| أقصى قوة تحول من حامل الأداة اليسرى KN | 28 | ||
| السكتة الدماغية من Crossbeam MM | 1250/1650/1850/2150 | 1250/1650/1850/2150/2450/2800 | |
| سرعة رفع الشعاع مم/دقيقة | 350 | ||
| Crossbeam رفع المحرك الطاقة KW | 11 | 11/15 | |
| نظام التحكم | Siemens/Fanuc/GSK | ||
| نموذج الطاقة المحرك الرئيسية KW | 55 كيلو وات (AC العادي)/55kw | ||
| شريط الأدوات حجم المقطع العرضي MM (H x W) | 50x40/40x40 | ||
| حامل حامل الأداة يتحرك | اليسار (PLC) ： ± 30 | ||
| نوع حامل الأداة | ذاكرة الوصول العشوائي المربعة ، ذاكرة الوصول العشوائي من النوع T ، جدول الأدوات الآلي الأيمن (أربعة ، خمسة ، ستة مواقف) ، جدول أدوات خماسي يدوي | ||
| نوع GuideDay Table | دليل الضغط الديناميكي / دليل الضغط الهيدروستاتيكي | ||
| حجم المقطع العرضي من ذاكرة الوصول العشوائي MM | RAM Square 240x240 ، T-Slide 255 × 200 ، أداة مزودة بمحرك يميني جدول 440 × 200 ، أداة خماسية يدوي 380 × 195 | ||
| بُعد الماكينة (LXW) مم | 5800x5500 | 6500x6000 | 7500x6300 |
| دقة تحديد موقع X و Z | 0.025/1000mm | ||
| دقة تحديد المواقع القابلة للتكرار من x و z | 0.010/1000mm | ||
| x ، z الانحراف العكسي | 0.013/1000mm | ||
| دقة الآلات | it7 | ||
| الوزن (ر) | 35 ～ 42 | 39 ～ 45 | 43 ～ 63 |
| التكوين القياسي | ||
| لا. | غرض | ماركة |
| 1. | نظام التحكم CNC | Fanuc 0i-TF Plus （5） |
| 2. | محرك المؤازرة لمحور X/Z | FANUC |
| 3. | المغزل الرئيسي | العلامة التجارية المحلية المشهورة من داندونغ هوانغهاي |
| 4. | كل العتاد | 40 CR المواد |
| 5. | محامل المحرك الرئيسية | علامة KTL من Dalian |
| 6. | محامل أخرى | Haerbing ، وافانغديان ، لويانغ |
| 7. | كرات | العلامة التجارية المحلية ذات السمعة الطيبة من Njyigong |
| 8. | المكون الهيدروليكي ، صمام الملف اللولبي | العلامة التجارية المحلية ذات السمعة المحلية من شنتشن جونلان |
| 9. | المكونات الكهربائية | العلامة التجارية المحلية ذات السمعة المحلية Tianshui 213/Schneider |
| 10. | دعم تحمل الكرات | NSK أو INA |
| 11. | غطاء الحماية للحماس | العلامة التجارية المحلية ذات السمعة الطيبة |
| 12. | مخفض/ علبة التروس | زيادة العلامة التجارية |
| 13. | A/C للخزانة الكهربائية | Shengyang Sanhe |
| 14. | صب | HT250 درجة |
